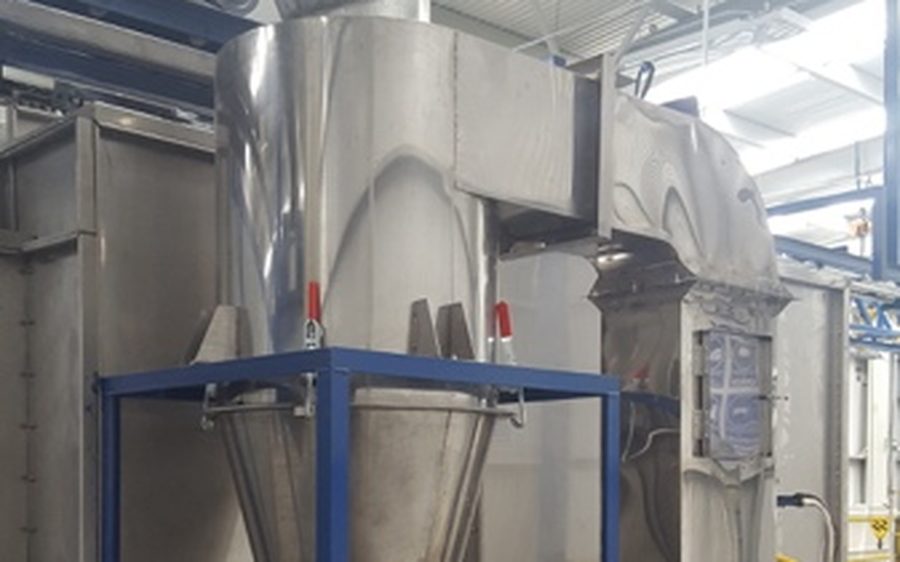

¿Qué es un colector de polvo tipo ciclón?
Un colector de polvo tipo ciclón es un equipo que separa las partículas de pintura en polvo no adherida del aire que sale de la cabina de aplicación, usando fuerza centrífuga en una primera etapa y un pleno de filtrado final en una segunda. En una línea de pintura en polvo, este equipo es lo que permite recuperar pintura, mantener limpio el aire de la nave y evitar el cambio constante de filtros.
Dos etapas para un mismo problema
En esta ocasión nos centraremos en los colectores que equipan tanto ciclón como pleno de filtrado final. En realidad se trata de equipos que utilizan dos etapas para controlar y contener los polvos generados por el proceso: una primera etapa mecánica, gruesa, y una segunda etapa de filtrado fino que garantiza que el aire que regresa a la planta cumpla con los niveles de limpieza requeridos.
La amplia variedad de aplicaciones exige un diseño cuidadoso; no será lo mismo manejar polvos derivados de la fabricación de cemento (piedra) que aquellos derivados de la mezcla de polvos orgánicos para alimentos (harinas). Cada tipo de partícula tiene su propio comportamiento aerodinámico, densidad y grado de abrasividad, y el equipo debe diseñarse en función de esas variables.
Cómo funciona la separación por ciclón
Un ciclón funciona utilizando una fuerza siempre presente: la centrífuga. El aire, que viene de nuestro proceso y es el encargado de arrastrar los polvos generados, se fuerza a entrar a gran velocidad por la parte superior del ciclón, dándole de inmediato una trayectoria circular al interior del mismo. Como bien sabemos, cuando se toma una trayectoria circular comienza una aceleración hacia el exterior de la misma. Esta aceleración es la que se aprovecha para hacer que las partículas de polvo más pesadas sean proyectadas hacia las paredes del ciclón y posteriormente caigan para ser recuperadas.
Esta primera etapa es puramente mecánica: no requiere elementos filtrantes que se desgasten o se saturen, lo cual reduce el mantenimiento del sistema y prolonga la vida de los filtros de la segunda etapa, ya que buena parte de la carga de polvo nunca llega a ellos.
El pleno de filtrado final: la segunda línea de defensa
Sin embargo, no todas las partículas serán proyectadas hacia las paredes del ciclón. Las de menor peso quedarán suspendidas en la corriente de aire y necesitarán ser separadas. Es aquí donde entra en juego el pleno de filtrado final. Esta parte del equipo hará pasar el aire a través de cartuchos y filtros absolutos antes de devolverlo a la nave de producción o expulsarlo al exterior.
¿Por qué no basta con solo filtros de cartucho?
Un sistema que dependa únicamente de filtros de cartucho, sin etapa de ciclón, satura sus elementos filtrantes mucho más rápido porque recibe toda la carga de polvo sin una separación previa. Combinar ambas etapas alarga la vida del filtro, reduce las paradas de mantenimiento y hace más eficiente la recuperación de material.
Una vez detallados estos puntos, queda claro que la versatilidad de los colectores de polvo resulta en la necesidad de un diseño bien logrado. Manejar polvos de origen mineral puede resultar sumamente abrasivo, por lo que todos los elementos deben estar bien preparados para su paso. Igualmente, las velocidades de entrada de aire no serán las mismas cuando varíe el peso de las partículas a separar.
Selección de materiales y filtros: los dos factores críticos
Así como la selección de materiales y cálculo de velocidades resulta crítica para la correcta colección y primera separación de los polvos, la correcta selección de los filtros es también indispensable. En este caso será el tamaño de partícula el factor decisivo: filtros mal dimensionados para el tamaño de partícula de la pintura en uso pueden saturarse prematuramente o dejar pasar más polvo del deseado hacia el retorno de aire.
El ciclón como parte de una línea completa
Un colector de polvo tipo ciclón rara vez trabaja solo: normalmente está integrado a una cabina de aplicación dentro de una línea de pintura en polvo más amplia. Si te interesa ver cómo se integra este tipo de equipo dentro de un proyecto completo, puedes revisar nuestro caso de éxito de línea continua de pintura en polvo, donde el ciclón trabaja junto con cabina, horno y conveyor. También puede formar parte de un sistema Chain-on-Edge cuando la geometría de las piezas lo requiere.
En GTM contamos con una vasta experiencia en el diseño y fabricación de ciclones y colectores de polvo. Si bien nuestros sistemas están diseñados con ambas etapas en conjunto, se pueden suministrar como equipos separados cuando sea requerido. Con capacidades individuales desde 4,000 hasta 10,000 cfm's se cubre un amplio rango de necesidades. Estamos seguros de que podremos apoyarlo en sus proyectos actuales y futuros. Si además te interesa entender qué tan limpio es este proceso frente a otras alternativas, consulta nuestro artículo sobre la huella ambiental de la pintura en polvo.
